Installer un attelage est une excellente initiative pour gagner en polyvalence, mais le raccordement électrique reste l’étape la plus redoutée. On finit souvent par passer plus de temps à déchiffrer des câbles qu’à charger la remorque elle-même.
Que vous choisissiez un format 7 ou 13 broches, réussir le câblage prise remorque demande simplement de la méthode. Dans cet article, on va faire le point sur les schémas de connexion et les astuces pour éviter les erreurs sur votre ordinateur de bord.
- Câblage prise remorque : le guide pour y voir clair 🛠️
- 5 étapes clés pour réussir votre branchement électrique
- Comment reconnaître la fonction de chaque couleur de fil ?
- Multiplexage et boîtiers électroniques : les pièges à éviter
- Tests et finitions pour une installation fiable
Câblage prise remorque : le guide pour y voir clair 🛠️
Le câblage repose sur les normes ISO 1724 (7 broches) pour l’éclairage basique et ISO 11446 (13 broches) pour les caravanes. La masse se fixe en borne 3, tandis que le format 13 broches gère le 12V permanent indispensable aux équipements de loisirs.
Usage : remorques légères et porte-vélos. Fonctions : clignotants, stops, feux de position et masse.
Usage : caravanes et remorques lourdes. Fonctions : 12V permanent, réfrigérateur, feu de recul et antibrouillard.
Avant de vous lancer dans les branchements, il est nécessaire de bien comprendre quel équipement correspond à votre véhicule et à votre usage quotidien pour éviter toute erreur technique.
Choisir entre le format 7 broches et le 13 broches
Le choix dépendra principalement de votre matériel. La prise 7 broches suffit amplement pour les petites remorques et les porte-vélos classiques. Elle transmet les signaux lumineux essentiels comme les clignotants et les feux stop.
Pour les caravanes modernes, tournez-vous vers le format 13 broches. Ce modèle permet d’alimenter un réfrigérateur via le 12V permanent durant vos trajets. C’est le choix idéal pour conserver votre autonomie électrique lors de longs voyages.
Observez attentivement la connectique présente sur votre véhicule tracteur actuel. Un adaptateur peut dépanner ponctuellement pour assurer la liaison. Pourtant, installer le socle correspondant à votre usage régulier reste préférable pour la fiabilité.
Respecter les normes ISO 1724 et 11446
Il est fondamental de suivre les standards européens en vigueur. La norme ISO 1724 régit strictement les prises 7 broches traditionnelles. L’ISO 11446 concerne quant à elle les modèles 13 broches plus récents. Ces règles garantissent une sécurité électrique optimale sur la route.
Pensez également à vérifier la pression pneu remorque avant chaque départ pour circuler sereinement. Un bon câblage et des pneumatiques bien gonflés sont les piliers d’un trajet sécurisé. Ne négligez aucun de ces aspects techniques.
Un faisceau non conforme peut malheureusement invalider votre contrôle technique lors de l’inspection. Les branchements universels respectent ces schémas normalisés pour assurer une compatibilité totale. Ne négligez jamais la qualité des connecteurs pour éviter les pannes intermittentes.
Utilisez toujours un testeur de faisceau ou un multimètre pour vérifier la continuité électrique après le montage. Cela vous évitera de mauvaises surprises une fois sur l’autoroute !
5 étapes clés pour réussir votre branchement électrique
Passons maintenant à la pratique avec la préparation rigoureuse de votre installation électrique. Vous y voilà, le moment est venu de mettre les mains dans le cambouis pour réaliser un câblage prise remorque digne d’un pro. Si vous suivez ces étapes pas à pas, vous éviterez les erreurs classiques qui font griller des fusibles ou affolent les tableaux de bord modernes.
Débrancher impérativement la borne négative de la batterie avant toute intervention sur le faisceau électrique du véhicule.
Préparer le véhicule et sécuriser la batterie
Sécurisez l’intervention. Débranchez impérativement la borne négative de votre batterie. Cette précaution simple évite tout risque de court-circuit accidentel durant la manipulation des fils.
Préparez l’accès. Retirez les garnitures du coffre avec soin. Identifiez les points d’ancrage du faisceau. Un espace de travail dégagé facilite grandement la précision des branchements ultérieurs.
Dégagez les blocs optiques. Accédez aux connecteurs des feux arrière. Assurez-vous d’avoir une visibilité parfaite sur les faisceaux d’origine.
Acheminer le faisceau jusqu’à la traverse arrière
Repérez les passages. Utilisez les opercules en caoutchouc prévus par le constructeur. Faites passer les câbles sans forcer. L’étanchéité du coffre dépend du bon repositionnement de ces joints.
Fixez solidement. Utilisez des colliers de serrage en plastique. Attachez le faisceau le long des structures rigides. Évitez absolument de laisser des fils pendre sous le châssis.
Protégez les zones sensibles. Éloignez les câbles des sources de chaleur. Surveillez les points de frottement potentiels avec la carrosserie.
Connecter les fils aux blocs optiques
Effectuez les connexions. Privilégiez des raccords rapides de qualité. Ne sectionnez jamais les câbles d’origine du véhicule. Une dérivation propre garantit la pérennité du système électrique.
Vérifiez la solidité. Tirez légèrement sur chaque fil pour valider le contact mécanique. Un branchement lâche provoque des clignotements intempestifs. La stabilité est votre priorité ici.
Organisez le surplus. Enroulez proprement les longueurs inutiles. Fixez-les pour supprimer les vibrations parasites durant la conduite.
| Critère | Kit spécifique | Câblage manuel |
|---|---|---|
| Complexité | Faible (Plug & Play) | Élevée (Identification fils) |
| Risque d’erreur | Quasi nul | Modéré à fort |
| Compatibilité | Optimale (Multiplexage) | Nécessite souvent un relais |
À mon avis, si vous possédez un véhicule récent, l’utilisation d’un boîtier électronique (relais bypass) n’est pas une option mais une nécessité pour isoler le circuit de la remorque. Une fois ces connexions terminées, vous ne vous tromperez pas en testant chaque fonction avec un multimètre pour valider la continuité électrique avant de tout remonter. Voilà globalement comment transformer une botte de fils en un système opérationnel et sécurisé.

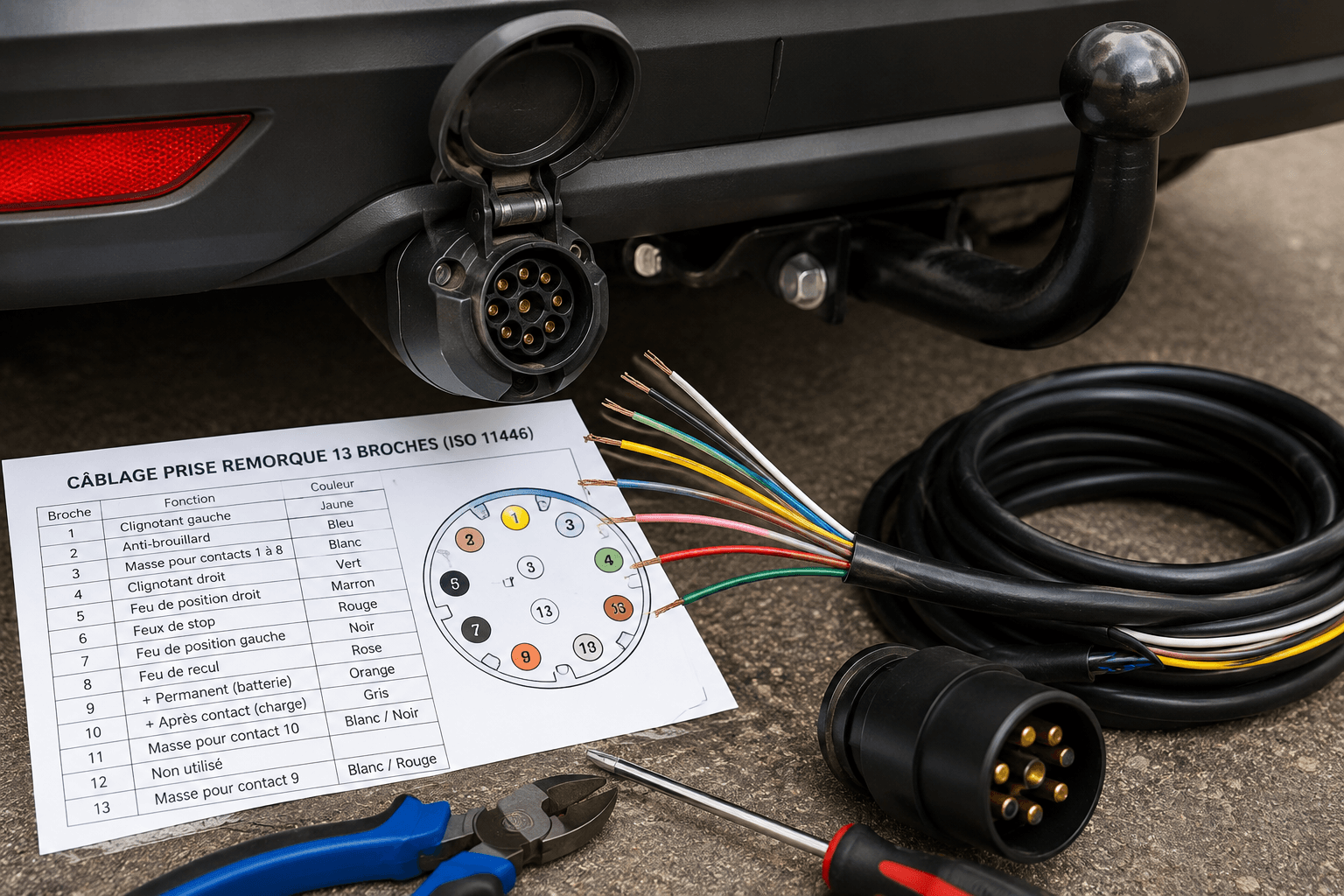

Comment reconnaître la fonction de chaque couleur de fil ?
Une fois que vous avez réuni tout votre matériel, il est temps de passer aux choses sérieuses. Pour réussir le câblage prise remorque sans y passer la nuit, vous devez impérativement déchiffrer le code couleur des fils, sinon c’est la panne assurée au premier virage. 🛠️
Maîtriser le code couleur universel des clignotants et stops
Identifiez d’abord vos clignotants avec précision. Le fil jaune correspond systématiquement au côté gauche de votre attelage. Le fil vert, lui, gère le côté droit. Respectez scrupuleusement cette inversion pour garantir la sécurité des autres usagers derrière vous.
Repérez ensuite les feux de stop et de position. Le fil rouge active les feux de freinage dès que vous touchez la pédale. Les fils noir et marron alimentent les veilleuses pour rester visible la nuit. Voici le récapitulatif essentiel :
- Jaune : Clignotant Gauche
- Vert : Clignotant Droit
- Rouge : Stop
- Noir/Marron : Positions
Notez enfin le rôle particulier du fil bleu. Ce fil est souvent dédié au feu antibrouillard arrière sur les installations modernes. Sur certains montages plus anciens, il servait parfois d’alimentation. Vérifiez toujours votre schéma spécifique avant de serrer définitivement vos vis.
Jaune : Clignotant Gauche, Vert : Clignotant Droit, Rouge : Stop, Noir/Marron : Positions, Blanc : Masse (borne 3), Bleu : Antibrouillard.
Gérer la masse et le feu antibrouillard
Localisez en priorité la masse de votre circuit. La broche numéro 3 accueille obligatoirement le fil blanc. C’est le retour de courant indispensable pour fermer votre circuit électrique. Sans une masse parfaite, sachez qu’aucun feu ne fonctionnera correctement sur votre remorque.
Configurez ensuite votre feu antibrouillard avec attention. Le contacteur interne de la prise coupe parfois le feu du véhicule tracteur automatiquement. Cela vous évite l’éblouissement désagréable par reflet sur la paroi avant de la remorque. Assurez-vous que ce basculement s’opère sans aucune latence.
Prévenez les parasites électriques qui gâchent vos trajets. Un mauvais retour de masse crée souvent ce qu’on appelle des « sapins de Noël » où tout clignote en même temps. Nettoyez bien le point de fixation sur le châssis. La peinture doit être grattée pour un contact optimal. 💡
Multiplexage et boîtiers électroniques : les pièges à éviter
Le câblage moderne impose de composer avec l’électronique embarquée des véhicules récents. Si vous tentez de vous repiquer directement sur les feux arrière comme au bon vieux temps, vous risquez de sérieuses déconvenues avec le système de multiplexage qui gère les flux de données de votre auto. 🚗
Comprendre l’utilité du relais Smart 7
Isolez votre circuit pour éviter les ennuis. Le relais Smart 7 protège efficacement l’ordinateur de bord de votre véhicule. Il capte le signal sans consommer de puissance sur le réseau multiplexé. C’est une véritable barrière de sécurité électronique indispensable.
Évitez les erreurs de diagnostic coûteuses. Sans ce boîtier, le tableau de bord affichera des alertes permanentes et agaçantes. Le système détecte effectivement une consommation anormale de courant. Le relais règle ce problème en simulant une charge neutre parfaite.
Protégez vos calculateurs contre les imprévus. Une simple surtension peut griller des modules électroniques très coûteux à remplacer. Le boîtier sert alors de fusible intelligent pour votre installation. En fait, c’est un investissement indispensable pour les voitures produites après 2005.
Arbitrer entre faisceau universel et kit spécifique
Analysez le kit spécifique avant de vous lancer. Il utilise des connecteurs Plug and Play parfaitement adaptés à votre modèle. Aucun fil n’est dénudé lors de l’opération. Le montage est plus rapide et limite les erreurs de branchement humain.
| Critère | Faisceau Universel | Kit Spécifique | Verdict |
|---|---|---|---|
| Prix | Moins cher ✅ | Plus cher ❌ | Économique |
| Temps de pose | Long ❌ | Rapide ✅ | Efficacité |
| Risque d’erreur | Élevé ❌ | Faible ✅ | Sécurité |
| Garantie constructeur | Risquée ❌ | Préservée ✅ | Sérénité |
Vérifiez la garantie de votre véhicule. Un faisceau universel mal posé peut malheureusement annuler la couverture constructeur en cas de pépin électrique. Le kit spécifique préserve l’intégrité totale du système électrique original. Pensez à long terme avant de décider. 🛠️

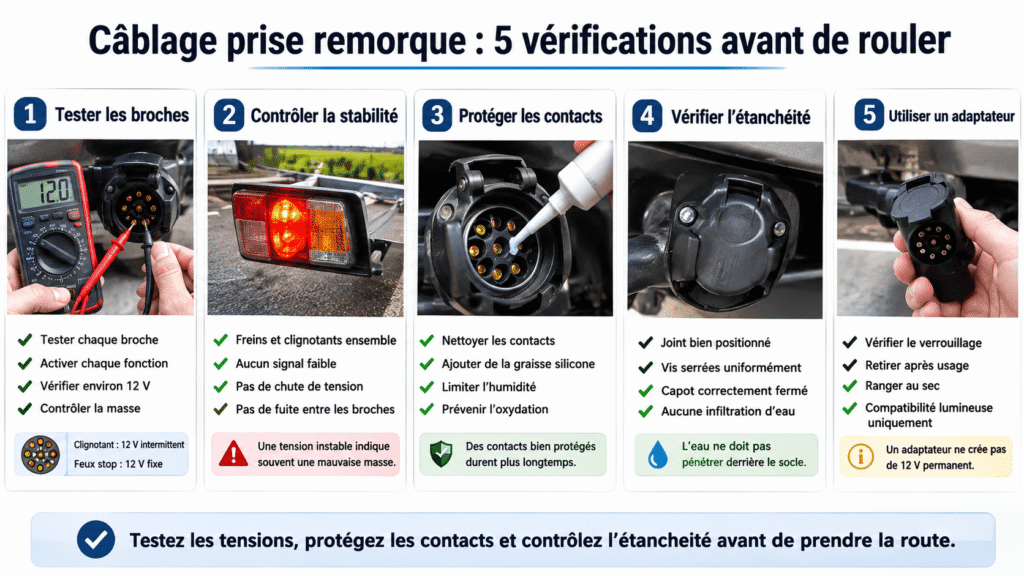

Tests et finitions pour une installation fiable
Une fois que vous avez terminé de manipuler les fils et de fixer le socle, il serait risqué de partir immédiatement sur l’autoroute. Avant de prendre la route, une série de vérifications finales s’impose pour valider votre travail et éviter les mauvaises surprises en plein trajet. C’est le moment de vérifier si votre câblage prise remorque est réellement opérationnel et sécurisé.
Vérifier la continuité avec un multimètre
Mesurez les tensions. Testez chaque broche du socle avec un multimètre. Activez les fonctions une par une. Vous devez obtenir environ 12 volts sur chaque ligne sollicitée.
Validez la stabilité. Demandez à un tiers d’actionner les freins et clignotants simultanément. Le signal ne doit pas chuter. Une baisse de tension indique souvent une mauvaise masse.
Détectez les pertes. Assurez-vous qu’aucun courant ne fuite entre les broches. La propreté du signal garantit la visibilité.
| Broche (7 broches) | Fonction à tester | Tension attendue |
|---|---|---|
| 1 | Clignotant gauche | 12V (intermittent) |
| 3 | Masse | 0V (continuité) |
| 6 | Feux stop | 12V (fixe) |
Garantir l’étanchéité et prévenir l’oxydation
Appliquez de la protection. Mettez un peu de graisse silicone sur les contacts. Cela repousse l’humidité et évite le vert-de-gris. Vos connexions resteront conductrices durant plusieurs années.
Vérifiez le joint. Le caoutchouc doit être parfaitement plaqué contre le socle. Serrez les vis de fixation de manière uniforme. L’eau ne doit jamais s’infiltrer derrière la prise.
Nettoyez les résidus. Retirez la poussière accumulée avant de refermer le capot. Un montage propre est un montage durable.
Appliquer de la graisse silicone sur les contacts électriques est le meilleur moyen pour repousser l’humidité et prévenir l’oxydation (le fameux vert-de-gris) sur le long terme.
Utiliser des adaptateurs 7 vers 13 broches
Comprenez les limites. L’adaptateur ne crée pas de fonctions supplémentaires. Passer de 7 à 13 broches ne donnera pas le 12V permanent. Il assure seulement la compatibilité lumineuse.
Stockez intelligemment. Retirez l’adaptateur après chaque utilisation. Gardez-le au sec dans votre boîte à gants. L’humidité stagnante dans le dispositif provoque des courts-circuits rapides.
Vérifiez le verrouillage. Le quart de tour doit être franc. Un mauvais clipsage peut entraîner la perte de l’accessoire en roulant.
Réussir le câblage prise remorque demande de choisir le bon format (7 ou 13 broches), de respecter strictement le code couleur des fils et d’utiliser un boîtier spécifique pour protéger votre électronique multiplexée. Ne tardez plus à sécuriser vos branchements pour rouler sereinement. Une installation électrique maîtrisée est le gage de votre sécurité sur la route.
FAQ
Comment choisir entre une prise de remorque à 7 ou 13 broches pour mon véhicule ?
Le choix dépend principalement de l’usage que vous réservez à votre attelage. La prise 7 broches, suivant la norme ISO 1724, est parfaite pour les remorques légères ou les porte-vélos, car elle transmet les signaux lumineux de base comme les clignotants et les feux stop. C’est la solution la plus simple et la plus répandue pour un usage utilitaire courant.
À l’inverse, si vous tractez une caravane moderne ou une remorque lourde, le format 13 broches (norme ISO 11446) est indispensable. Il offre des fonctionnalités avancées comme le feu de recul et, surtout, une alimentation permanente en 12V. Cette dernière est cruciale pour faire fonctionner un réfrigérateur ou charger une batterie auxiliaire pendant vos trajets.
Quelle est la signification des couleurs de fils pour le branchement d’une prise 7 broches ?
Pour réussir votre câblage, vous devez suivre un code couleur universel précis. Le fil jaune correspond au clignotant gauche (broche 1) et le fil vert au clignotant droit (broche 4). Le fil bleu est généralement dédié aux feux stop ou aux antibrouillards selon les configurations, tandis que le fil blanc (broche 3) assure la masse, élément vital pour le retour du courant.
Les feux de position sont gérés par le fil marron (côté droit) et le fil noir (côté gauche ou plaque d’immatriculation). Enfin, le fil rouge est traditionnellement utilisé pour les feux de freinage. Gardez à l’esprit qu’une bonne isolation de chaque connexion est nécessaire pour éviter toute corrosion précoce de votre installation électrique.
Pourquoi est-il conseillé d’installer un relais Smart 7 sur les voitures récentes ?
Sur les véhicules fabriqués après 2005, le système électrique est souvent multiplexé, ce qui signifie que l’ordinateur de bord surveille en permanence la consommation de courant. Si vous branchez une remorque directement sur les feux arrière, le système détectera une surconsommation et affichera des messages d’erreur au tableau de bord. Le relais Smart 7 permet de contourner ce problème en isolant le circuit de la remorque.
Ce boîtier électronique intelligent capte le signal lumineux sans tirer de puissance sur le réseau multiplexé du véhicule. Il agit comme une barrière de sécurité qui protège vos calculateurs contre les surtensions et garantit que votre voiture ne se mette pas en mode dégradé à cause d’une simple ampoule de remorque supplémentaire.
Est-il préférable d’utiliser un faisceau universel ou un kit électrique spécifique ?
Si vous n’êtes pas un expert en électricité automobile, le kit spécifique est votre meilleur allié. Il utilise des connecteurs « Plug and Play » conçus par le constructeur, ce qui évite de dénuder ou de couper les fils d’origine de votre voiture. C’est un gain de temps considérable et une garantie de fiabilité, car il respecte parfaitement l’intégrité du système électrique et préserve souvent votre garantie constructeur.
Le faisceau universel est certes plus économique à l’achat, mais il demande une installation manuelle plus complexe avec des raccords rapides. Il nécessite une identification rigoureuse de chaque fil à l’aide d’un multimètre. Pour un débutant, le risque d’erreur de branchement est plus élevé, ce qui peut entraîner des dysfonctionnements intermittents ou des faux contacts sur la route.
Comment vérifier que le câblage de ma remorque est parfaitement opérationnel ?
Une fois le montage terminé, ne prenez pas la route sans effectuer des tests rigoureux. L’idéal est d’utiliser un testeur de feux de remorque ou de brancher directement votre remorque pour vérifier chaque fonction : clignotants, stops et veilleuses. Assurez-vous qu’en actionnant les freins et les clignotants en même temps, l’intensité lumineuse ne chute pas, ce qui indiquerait une masse défaillante.
Pour faire durer votre installation, je vous conseille d’appliquer une noisette de graisse silicone sur les broches afin de chasser l’humidité. Si vous utilisez un adaptateur pour passer du 7 au 13 broches, pensez à le retirer après chaque usage pour éviter que l’oxydation ne s’installe dans le socle. Une vérification visuelle régulière des câbles sous le châssis évitera également bien des mauvaises surprises.
